현재 플로우 배터리에 사용되는 플로우 채널 플레이트에는 유연 흑연 플레이트, 함침 유연 흑연 플레이트, 불소 수지 강화 유연 흑연 플레이트가 주로 포함됩니다. 그 중 유연한 흑연 분리판은 사용 중 양극과 음극에서 산소와 수소 발생으로 인해 팽창과 기포가 발생하여 전체 내부 저항이 증가하고 펠트 본체의 압축률이 변화하며 유동 저항이 증가할 수 있습니다. 더 나쁜 것은 기포의 크기와 위치가 다양하기 때문에 압축을 제어하기가 어려워지고 연료 전지 스택 전반에 걸쳐 일관성이 떨어지게 된다는 것입니다. 일반적으로 아크릴 수지로 코팅된 함침된 유연한 흑연 플레이트는 전해질에 대한 장기간 노출 및 전기화학적 부식에 대한 저항력이 없습니다. 플레이트 표면의 수지가 부식되면 수소와 산소는 여전히 플레이트 표면에 기포를 발생시킵니다. 불소 수지 강화 유연한 흑연 판의 경우 일반적으로 PVDF가 추가됩니다. 이 공정에는 사이클론 분리기를 통해 재료를 혼합한 다음 종이로 굴린 다음 열간 압착하여 PVDF를 가교시키는 과정이 포함됩니다. 이 프로세스는 기존의 유연한 흑연 양극판의 프로세스와 일치합니다. 따라서 종종 1.6mm, 1.8mm 또는 심지어 2mm의 두께에 도달하는 유동 채널 플레이트와 비교할 때 분배기가 균일한 분포를 달성하기 어렵고 열간 압착은 비용을 증가시켜 이 공정으로 생산된 유동 채널 플레이트를 대량 적용하기에는 너무 비쌉니다. 당사의 경질흑연 유로플레이트는 아스팔트 코크스와 석유코크스 분말을 수지에 혼합하여 성형한 후 액상 함침, 흑연화 공정을 거쳐 인조흑연 유로플레이트를 생산하는 제품입니다. 이 플레이트는 탄소를 제외한 다른 재료가 추가되지 않고 층간 흑연 구조 없이 한 단계로 성형됩니다. 따라서 이러한 플레이트는 양극과 음극에서 산소와 수소 발생으로 인해 부풀어 오르거나 기포가 발생하지 않아 높은 안정성과 상대적으로 저렴한 비용을 제공합니다. 이 플레이트는 아연-브롬 흐름 배터리 및 철-크롬 흐름 배터리와 같은 부식성이 높고 수소 발생량이 많은 시스템에서 검증되어 탁월한 안정성을 보여줍니다. 이는 현재 플로우 배터리용으로 가장 안정적인 플로우 채널 플레이트입니다.

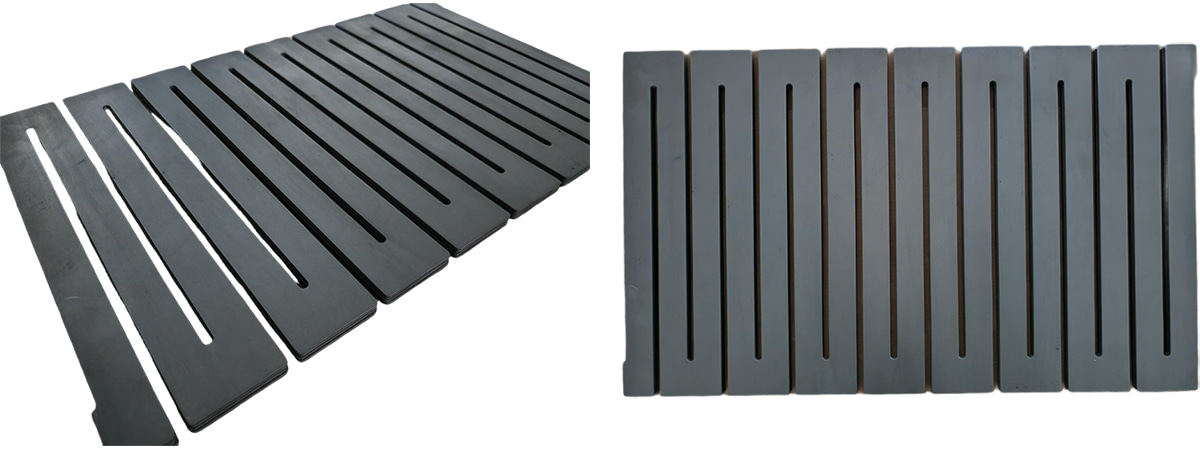

견고한 러너 플레이트
| 탄소 함량 | 저항값(제곱저항) | 특정 컨덕턴스 | 두께 | 작업 온도 | 밀도 |
| ≥99% | 5-10mΩ | ≥1000S/cm | 1.5-3mm | -60-450℃ | 1.75-1.9g/cm3 |
특별 참고 사항: 이 흐름 채널 플레이트는 기포 버블링 문제를 완전히 해결하고 부식성이 강한 아연 브롬 시스템과 수소 발생 경향이 있는 철 크롬 시스템에 안정적으로 사용할 수 있습니다.
